电泳关键：湿膜与干膜的换算逻辑与控制要点
做电泳生产，许多现场操作者往往只盯着干膜状态。膜薄了就盲目升电压、加长时间，膜厚超了就降参数微调。可调来调去，同一槽工件，今天厚度达标、明天偏差超标，各类问题还反复出现。其实干膜厚度与性能的不稳定，大多源于湿膜的失控。今天我们简要讲讲二者的关联逻辑。
一
为何湿膜影响干膜最终状态？

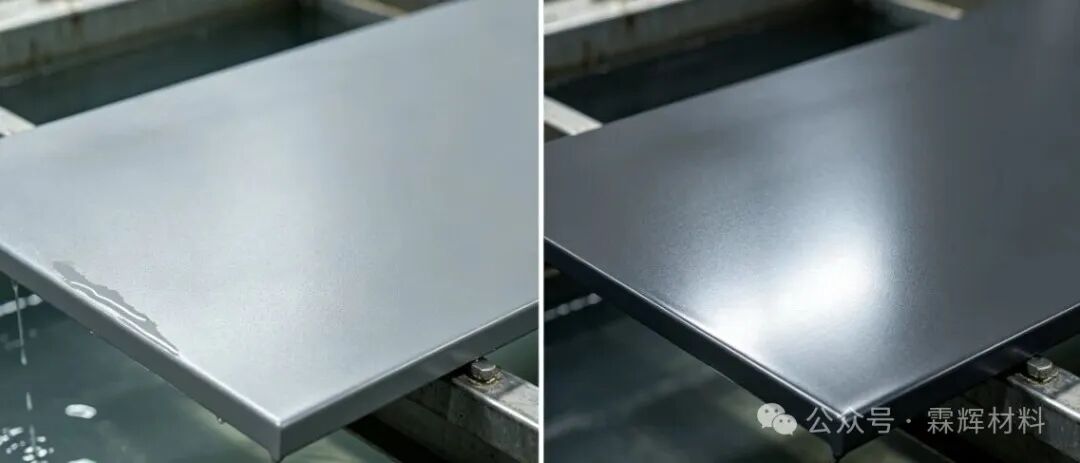

这是因为工件电泳上漆后，表面附着的是含水、含溶剂的湿膜，经过高温烘烤固化，水分和溶剂完全挥发，树脂交联成膜，才会形成致密的干膜层。干膜的厚度如果参差不齐、局部偏薄或边角积膜严重，本质可能是前道湿膜厚度就没有控制均匀。
二
电泳干膜与湿膜换算公式
干膜厚度= 湿膜厚度 × 涂料固体份含量
这里的固体分并非涂料出厂时的原始固体分，而是电泳槽液的实际固体分，因为现场操作中，槽液会因添加、挥发、循环等因素不断变化。例如，槽液固体分为18%，湿膜厚度测量为50um，那么理论干膜厚度就是9um。不过需要注意的是，这个计算忽略了烘烤过程中湿膜因溶剂挥发和树脂交联产生的体积收缩。真正的干膜厚度往往比理论值略低，具体取决于涂料配方和烘烤条件。
三
关于干湿膜电泳管理要点
1
湿膜厚度检测必须及时，最好在进入预烘烤工序之前完成。常用的湿膜轮规或湿膜梳要定期校准，因为操作中的细微误差会被放大到干膜结果上。测量时要注意工件表面的流动状态，如果湿膜表面有流挂或气泡，读数会失真。理想的测量点应选在平整、无遮挡的平面区域，并且多测几个点取平均值。
2
每天至少检测一次槽液参数（尤其是槽液固含），并记录槽液温度变化。如果固体分波动超过0.5%，就需要及时补充原漆、色浆或相关助剂。
3
湿膜在进入烘箱后的升温速率、保温时间和峰值温度都会影响收缩率。如果烘箱温度不均匀，工件不同部位的干膜厚度会产生差异。建议在烘箱内布置热电偶，监控实际温场，并定期做烘烤板的对比试验，验证换算系数的准确性。
不过电泳线都有自己的特性，槽液老化程度、工件形状、挂具设计都会影响湿膜与干膜的对应关系。建议建立一份“湿膜-干膜对应表”，针对不同厚度要求、不同工件类型，记录实际的测量数据和换算系数。而当生产中出现膜厚异常时，可优先检查湿膜测量点和槽液参数。
